الگوی منحنی فشار در کنترل حجمی
الگوی منحنی فشار در کنترل حجمی
در کنترل حجمی، شدت جریان و حجم متغییرهای مستقل هستند که توسط کاربر از قبل تنظیم می گردند. در ساده ترین شکل، الگوی منحنی شدت جریان در طول دم مربعی (شدت جریان ثابت) است. در اینجا فشار متغییر وابسته است. در هنگام ورود گاز دمی به ریه فشار شروع به افزایش میکند و در انتهای دم به حداکثر خود میرسد. حال چنانچه کاربر زمانی را نیز به عنوان مکث پایان دمی تنظیم کرده باشد، فشار به یک حد کفه ای می رشد و شدت جریان در طول این مدت مکث دمی صفر میشود.

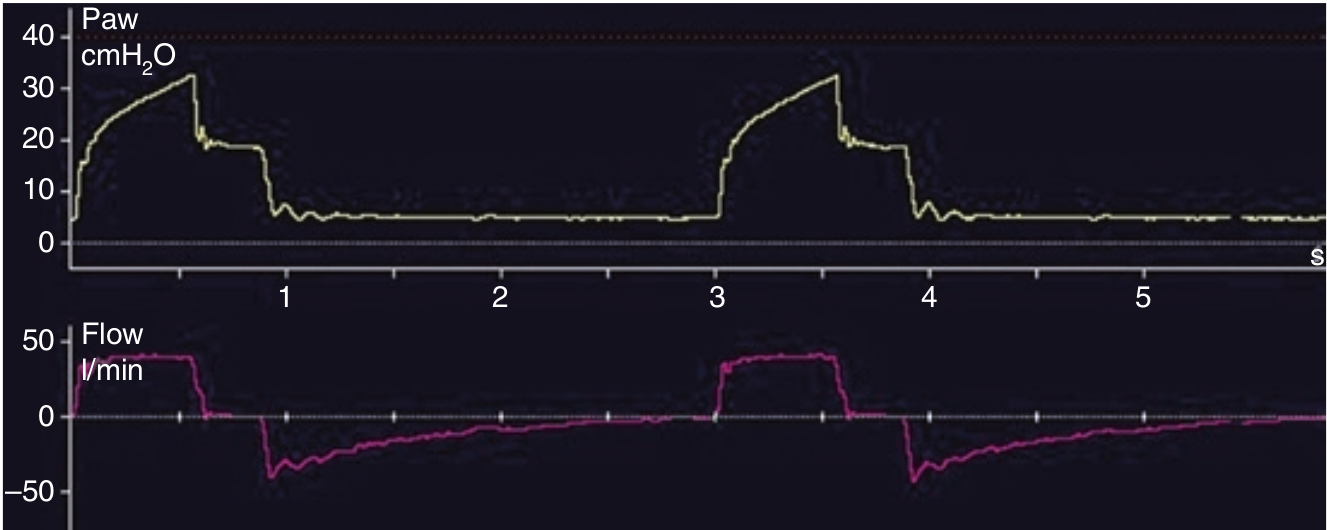

منحنی فشار در کنترل حجمی
در مدهای دارای کنترل حجمی با شدت جریان ثابت
۱ - منحنی شدت جریان اطلاعاتی در مورد مکانیک تنفسی ارائه میدهد
۲ - فشار متغییر مستقل است
۳ - در پایان زمان دم فشار به حداکثر خود میرسد
۴ - منحنی فشار همیشه دارای یک پلاتو است
۵ - منحنی فشار مربع شکل است
